A kábelszerelők számos eszközt használnak. Alapvető kéziszerszámokra és speciális tesztfelszerelésekre van szüksége. Ezek az eszközök biztosítják, hogy a csatlakozások hatékonyak és megbízhatóak legyenek. Kulcsfontosságúak a kábelszerelés minden lépésénél, a kezdeti beállítástól a végső tesztelésig. Ezeknek az eszközöknek az ismerete azt mutatja, hogy milyen precizitás és szakértelem szükséges ebben a munkában. A minőségi szerszámok, mint egyes MARSHINE eszközök, nagy változást hoznak.

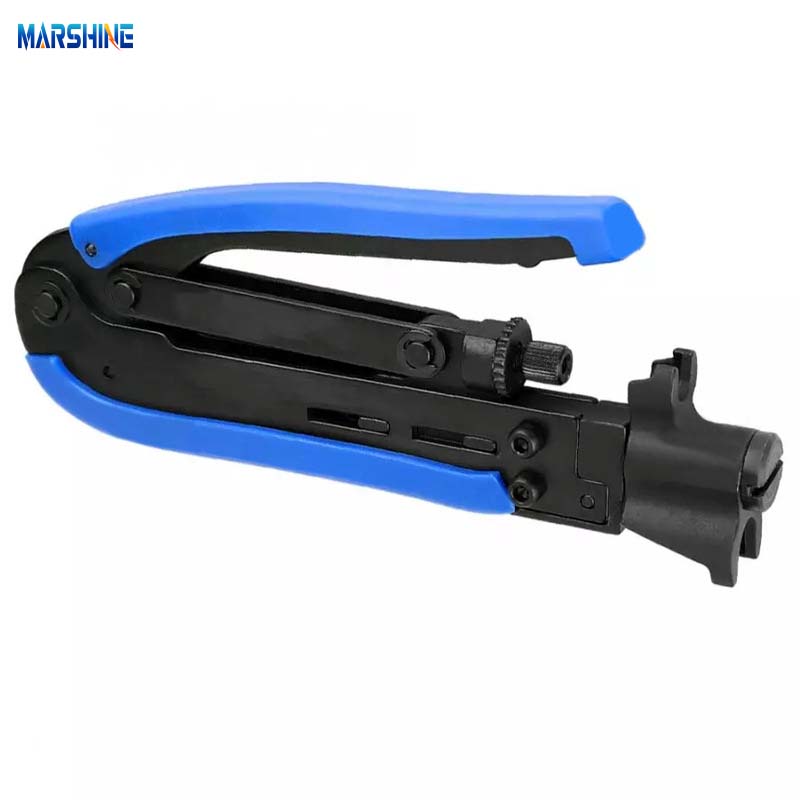

A kábeleket precízen kell vágni és előkészíteni. Ehhez a kábelvágók és huzalvágók az Ön elsődleges eszközei.A kábelvágók nagyobb pofákkal és hosszabb nyéllel rendelkeznekvastagabb kábelekhez. A drótvágók tökéletesek vékonyabb huzalokhoz. A professzionális technikusok ezeket az eszközöket tiszta, precíz vágásokhoz használják. Kábel krimpelőt is használ. Ez a kézi eszköz vezetékeket és kábeleket köt össze csatlakozók rögzítésével. A villanyszerelők elengedhetetlennek tartják az elektromos vezetékek gyors és egyszerű lezárását.

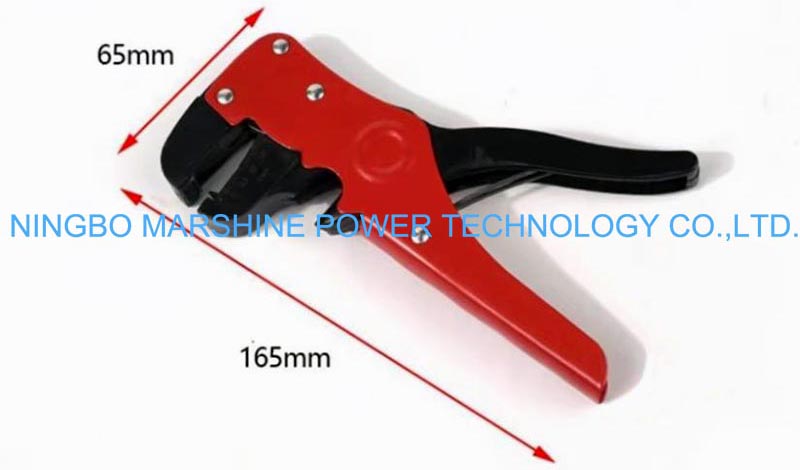

Csupaszító szerszámokegyformán létfontosságúak. El kell távolítania a szigetelést az alatta lévő vezeték sérülése nélkül. A huzalcsupaszítók ipari szabványa azSAE-AS5768. Ez a szabvány biztosítja a szerszámok és pengék minőségét. A precíziós csupaszítószerszámok gyakran tartalmaznak a10 állású állítókerék. Ez minden alkalommal megismételhető eredményt ad. Eltávolítja a burkolatokat a különböző típusú kábelekről, beleértve a jel-, telefon- és adatkábeleket. 2,5 mm-től 11 mm-ig terjedő átmérőket kezel. Néhány MARSHINE szerszám ezt a fajta pontosságot kínálja.
A kábelek előkészítése után megfelelően rögzíteni kell őket. Kültéri telepítéshez használhat vízálló védőcsövet. Ez körülveszi a vezetékeket, hogy megvédje őket a nedvességtől és a fizikai sérülésektől.A PVC cső ellenáll a korróziónak, így kiválóan alkalmas földalatti használatra. A megfelelő névleges kábeleket is meg kell választani. Az UF (Underground Feeder) kábel vastag köpennyel rendelkezik a közvetlen betemetéshez. A THWN vezeték ellenáll a víznek és a hőnek a csővezetékek telepítéséhez.
A csatlakozások védelme érdekében használjon hőre zsugorodó csövet. Fűtéskor szoros, vízzáró tömítést képez. A vízálló elektromos szalag extra védelmet biztosít a csatlakozások körül. A kábelburkolatok és védőburkolatok védik a kábeleket a külső tényezőktől.Nagy teherbírású kábelvédőkmegakadályozza azokat a baleseteket, ahol a kábelek keresztezik egymást nagy forgalmú helyeken. A kábelkezelő rendszerek, mint például a tálcák, támogatják és védik a kábeleket a sérülésektől. A nagy teherbírású kábelkötegelők segítenek megszervezni és kezelni az elektromos kábeleket. A kábelek földről való felfüggesztése megakadályozza a megcsúszást, elbotlást és leesést a forgalmas munkaterületeken.
Ezenkívül általános használati és mérőeszközöket is visz magával. A multiméter kulcsfontosságú diagnosztikai eszköz. Arra használodellenőrizze az áramkörök folytonosságát. Segít megtalálni a nyitott áramköröket. A túlzott ellenállást is észlelheti. Pontosan azonosítja a közvetlen testzárlatos hibákat. Míg a szabványos multiméterek sok ellenőrzésnél működnek, előfordulhat, hogy nem fognak mindent. A nagyon pontos diagnosztikához, különösen nagy áramerősség esetén, speciális milliohm-mérőre lehet szüksége. Ez az eszköz több áramot alkalmaz az ellenállás pontosabb mérése érdekében.
A kábelek felszerelése után meg kell győződnie arról, hogy megfelelően működnek. A kábeltesztelők és -tanúsítók kulcsfontosságúak ehhez. Segítenek azonosítanifizikai sérülések, például kopás vagy vágások. A nem megfelelő csatlakozásokkal vagy a hibás RJ45 csatlakozókkal kapcsolatos problémákat is észlelheti. Ezek az eszközök ellenőrzik a kábelhossz-korlátozások betartását, megakadályozva ezzel az adatvesztést. Még az elektromágneses interferencia (EMI) okozta zavarokat is diagnosztizálják.
Az érvényesítő tesztelők azonosítják a hibákatpéldául szünetek, rövidzárlatok vagy vezetéktérkép-problémák elektromos impulzusok küldésével. A fejlettebb ellenőrző tesztelők Time Domain Reflectometry (TDR) módszert használnak a hibák helyének meghatározására és a kábel hosszának meghatározására. A minősítő tesztelők értékelik a kábelhálózat azon képességét, hogy meghatározott sebességű adatátvitelt végezzenek. Mérik az átviteli sebességet és azonosítják az időszakos problémákat. A tanúsító tesztelők ellenőrzik az olyan iparági szabványoknak való megfelelést, mint a TIA, IEC és ISO. Összehasonlítják az elektromos jelzéseket és a paraméteres méréseket a követelményekkel. Ezek a mérések magukban foglalják az áthallást, amely a kábelpárok közötti jelcsatolást méri. Látni fogja a Near End Crosstalk (NEXT), a Far End Crosstalk (FEXT), a Powersum NEXT és az Alien Crosstalk. A tanúsítók mérik a visszatérési veszteséget is, ami a jel visszaverődését jelzi.Az ISO és TIA szabványok pontosan meghatározzák ezeket a méréseket.
Néha meg kell találnia egy adott kábelt egy kötegben. Itt jönnek jól a hanggenerátorok és szondák. Csatlakoztat egy hanggenerátort a kábel egyik végéhez. Jelet küld a vezetéken keresztül. Ezután egy erősítőszondával figyeli a jelet a kábel útján. Ez segít a kábel nyomon követésében. Válasszon egy hanggenerátort, amely aerős jelkimenet a pontos nyomkövetéshez. Ezenkívül folytonossági vizsgálatot kell végeznie, és meg kell erősítenie a vonal polaritását. Az erősítő szondának hallható és vizuális jelzésekkel is rendelkeznie kell. Ez segít a hangok észlelésében még zajos környezetben is. Egyes szondák még LED-lámpát is tartalmaznak a sötét helyekhez. Az analóg megoldások azonban korlátokkal szembesülnek a magas jelinterferenciával vagy összetett vezetékrendszerekkel járó környezetekben, ami arra készteti a felhasználókat, hogy fejlettebb alternatívákat fedezzenek fel.
Bonyolultabb beállításokhoz, különösen nagyvállalati szintű telepítéseknél, fejlett hálózati tesztelőkre van szükség. Ezek az eszközök kínálnakhuzaltérképezési képességa tűk elrendezésének ellenőrzésére és a vezetékek hibáinak azonosítására. Jelminőség-tesztelést végeznek, értékelik a kábel teljesítményét valós körülmények között. Ellenőrizheti a sebességet és a sávszélességet is, megerősítve a kábel által támogatott hálózati sebességet. A Power over Ethernet (PoE) tesztelése biztosítja, hogy a kábel megfeleljen az egyidejű adat- és áramátvitelre vonatkozó szabványoknak. Ezek a teszterek robusztusak és hordozhatóak a terepi használatra. Azokmérheti a teljesítménymutatókat, például a csillapítást, az áthallást és a sávszélességet. NéhányMARSHINE Szerszámokkínálja ezeket a fejlett funkciókat.
Az optikai kábelekhez speciális tesztelőket kell használni. Az Optical Loss Test Set (OLTS) tesztelése kötelező követelmény az üvegszálas rendszer TIA és IEC szabványok szerinti tanúsításához. Ezek a tesztelők mérnekbeillesztési veszteség, ami a jelteljesítmény csökkenése. Ez a Tier 1 tanúsítás legfontosabb paramétere. Mérik a hosszt, a polaritást és a reflexiót is. A fényvisszaverés különösen fontos a rövid hatótávolságú egymódusú alkalmazásoknál.
Magukhoz a kábelekhez több szerszámra van szüksége. A telepítési folyamat támogatásához és a biztonság megőrzéséhez felszerelésre is szüksége van. Ezekkel az eszközökkel kezelheti a kábeleket, megvédheti magát, és megkönnyíti a nehéz munkákat.
A megfelelő kábelvezetés kulcsfontosságú a sikeres telepítéshez. Mindig világos tervet kell készítenie, feltérképezve az útvonalakat az akadályok, hőforrások és éles szélek elkerülése érdekében. Ez biztosítja a hatékonyságot és megkönnyíti a jövőbeni karbantartást. A kábeleknek természetes vonalakat kell követniük, gyakran használva vezetékeket vagy tálcákat a szerkezethez. Ne felejtse el tiszteletben tartani a gyártóthajlítási sugár irányelveketsérülések vagy jelvesztés elkerülése érdekében. Az elektromágneses interferencia csökkentése érdekében külön kell választani a táp- és adatkábeleket.

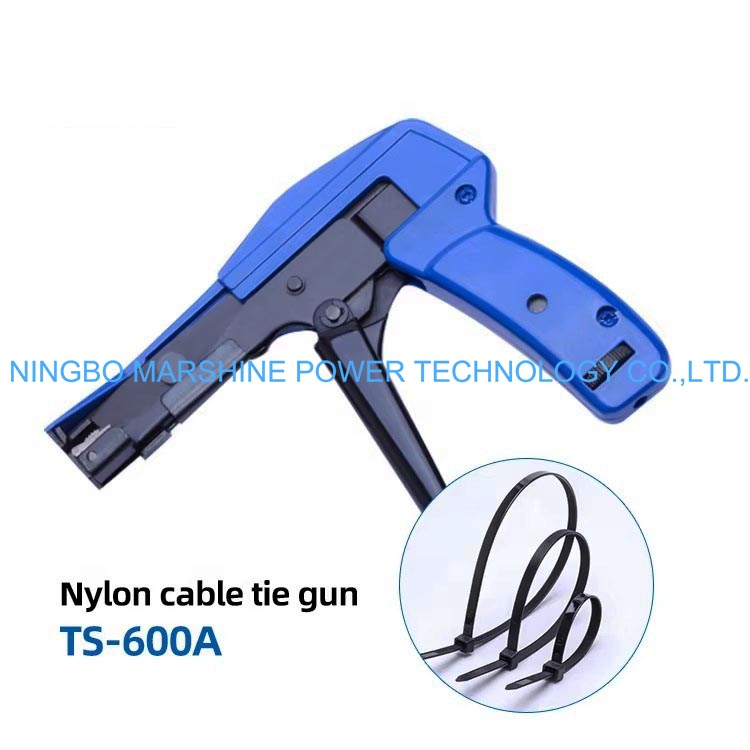

Nagy telepítéseknél használhatjaversenypályák, amelyek zárt vezetékek kiválóan alkalmasak irodák számára. A kábeltálcák nyitott platformok nagy kábelkötegekhez az adatközpontokban, jobb légáramlást és könnyebb hozzáférést biztosítva. A védőcsövek megóvják a kábeleket a sérülésektől, és segítik az elektromos előírások betartását. A tépőzárral vagy kábelkötegelőkkel való megfelelő kötegelés megakadályozza a megereszkedést és rendben tartja a dolgokat. A szisztematikus címkézés, esetleg hőre zsugorodó címkékkel, segít a kábelek gyors azonosításában. Ezek a gyakorlatokmeghosszabbítja a kábel élettartamát, egyszerűbbé teheti a karbantartást, és jövőbiztossá teheti rendszerét. Egyes MARSHINE eszközök segíthetnek a hatékony kábelkezelésben.
Az Ön biztonsága mindig a legfontosabb. Amikor magasban dolgozik, az OSHA előírásai helymeghatározó rendszert vagy személyi zuhanásgátló rendszert írnak elő, ha több mint4 lába föld felett. Ez azt jelenti, hogy szüksége vankarabinerek, csatlakozók, hevederek, zsinórok és zuhanásgátlók. Mindig ellenőrizze az összes mászófelszerelést minden napi használat előtt.
Elektromos veszélyek kezelésekor a munka megkezdése előtt áramtalanítani kell. Kapcsolja ki a főkapcsolót és a megszakítót, majd használjaLOTO (lockout/tagout) eljárásoka véletlenszerű újrafeszültség elkerülése érdekében. Feszültségvizsgálóval mindig ellenőrizze, hogy nincs áram. Viseljen alapvető egyéni védőfelszerelést (PPE), például szigetelt kesztyűt, elektromos biztonsági cipőt és védőszemüveget. Minden használat előtt ellenőrizze szerszámait és PPE-jét. Ezek a lépések segítenek megelőzni az ívvillanás veszélyét, és biztosítják a biztonságos munkakörnyezetet.
Az elektromos szerszámok sokkal gyorsabbá és kevésbé megerőltetővé teszik a munkát. Az akkumulátor technológia fejlődése, különösen azlítium-ion akkumulátorok, azt jelenti, hogy az akkumulátoros szerszámok mostantól hosszabb üzemidőt kínálnak. Ez megadja nekedfokozott mobilitás és rugalmasság, így szabadon dolgozhat távoli területeken vagy szűk helyeken vezetékek nélkül. Az akkus kábelvágók például növelik a sebességet és a hatékonyságot, másodpercek alatt végrehajtva a vágásokat. Csökkentik a fizikai megterhelést is, megelőzve a fáradtságot és a sérüléseket. Tiszta, következetes vágásokat kap, ami létfontosságú a megfelelő befejezéshez. A modern akkumulátoros szerszámok olyan beépített biztonsági funkciókat is tartalmaznak, mint az automatikus pengevisszahúzás.
A nagy átmérőjű kábelek védőcsöveken keresztül történő húzásához speciális segédeszközökre van szükség. Olyan eszközök, mintnagy teherbírású kvadráns blokkok és prémium hajtóműveksegít a sima 90 fokos kábelhúzásban. A CableGlider állványok és a hosszabbító keretek támogatják a nagyobb hatótávolságot. Az erősítő típusú tenziométerek valós időben figyelik a húzófeszültséget. Használhat IWRC nagy szilárdságú drótkötelet vagy csavarodásgátló kötelet is kemény húzáshoz. Egyes MARSHINE Tools robusztus megoldásokat kínál ezekre az igényes feladatokra, biztosítva a telepítések hatékonyságát és biztonságosságát.
Átfogó eszközkészlete kulcsfontosságú a sikeres, jó minőségű kábelszereléshez. Minden eszköz létfontosságú szerepet játszik. Biztosítják a kábelrendszerek működőképességét, biztonságát és hosszú élettartamát. Ezen eszközök használata hatékonyan mutatja meg professzionalizmusát és kábelszerelői készségeit. Megbízható kapcsolatokat teremt!
Szükséged van ateljes szerszámkészlet. Egyetlen eszköz sem „legfontosabb”. Mindegyik segít megbízható, biztonságos és hosszú élettartamú kábelcsatlakozások létrehozásában.
Speciális tesztelőket használ a kábelrendszerek tökéletes működésének ellenőrzésére. Megtalálják a rejtett problémákat, és biztosítják, hogy a hálózat megfeleljen az összes teljesítményszabványnak. Ez garantálja a minőséget.
Mindig viseljen PPE-t, például kesztyűt és védőszemüveget. Húzza ki az áramellátást, és használja a lezárási/kijelölési eljárásokat. Naponta ellenőrizze felszerelését. Az Ön biztonsága mindig a legfontosabb!
